■延長台座をクールラインαⅡ S 1000Xに取り付ける。

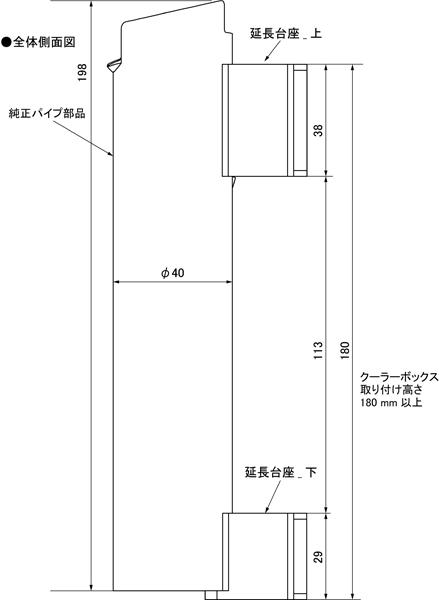

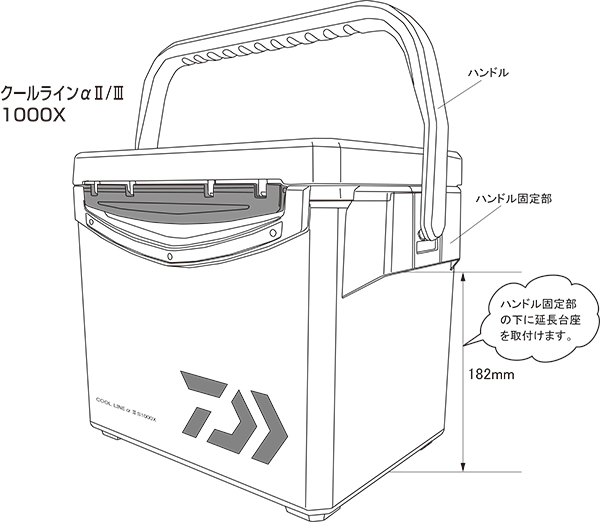

ライトゲーム必須「クールラインαⅡ S 1000X」は10ℓで軽量、ランガンに最適ですが、下図の様にハンドル固定部が大きく取付位置が狭い為、延長台座の取付方法を追記いたしました。ご参照ください。

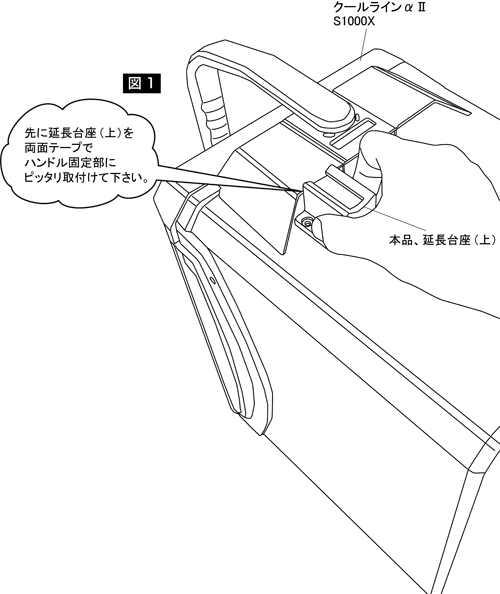

1、延長台座(上)を両面テープで仮止め

始めに延長台座(上)をハンドル固定部に密着させて
両面テープで仮止めしてください。

図1の様にハンドル固定部にピッタリに取り付けます。

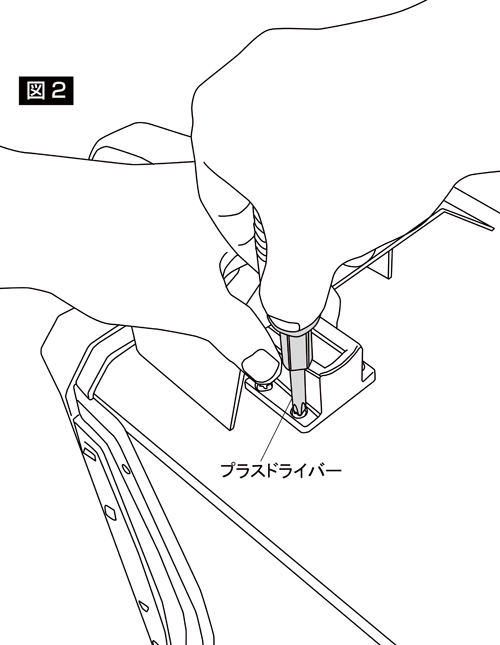

2、延長台座(上)をビス留めします。

ビス留めの際は、延長台座をしっかりと抑えてズレない様に
取り付けてください。「図2」


※クーラーにビス留めするには、上からドライバーを強く
押さないとビスが入りません。よく見て作業しないと台座が
少しズレる場合があります。

少々のズレはパイプ部品を取り付けるのに問題ないですが、
見た目、意外にズレが気になります。ご注意ください。

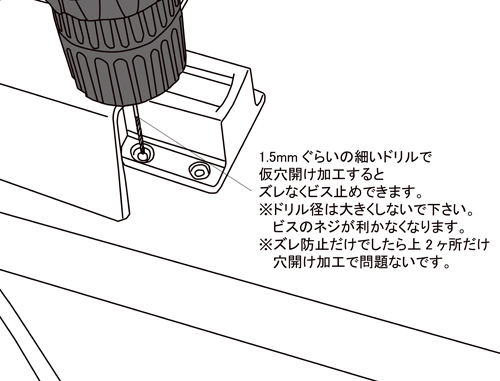

※ビス留めする前に細いドリル(1.5mmぐらい)でガイド穴を開けると作業がしやすくなります。
※ドリル穴開け加工する場合は、クーラーボックス内側に貫通しない様に作業して下さい。貫通するとクーラーボックスの性能が劣化する恐れがあります。


※ビスは、CPキーパー付属のビスを使用してください。
※ビス留めの締め付けはきつく締め付けないでください。
ドライバーが少し留まる所で止めてください。
そのままドライバーを回すとネジが利かなくなります。
空回りしない様にしてください。

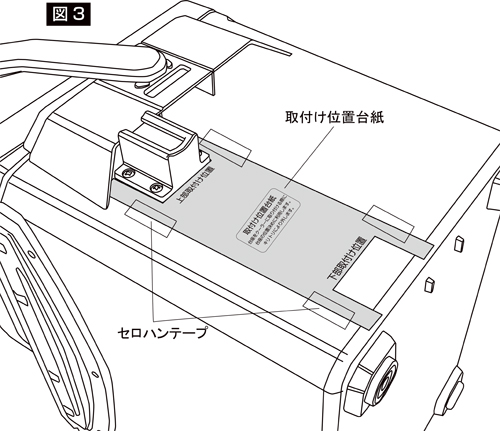

3、取付け位置台紙をセロハンテープで取付けます。

図の様に取り付け位置台紙を取り付けて下さい。



CPキーパー取付け位置台紙、下台座ピッタリの台紙作成しました。ご利用下さい。

上記リンクボタンを押してpdfファイルをブラウザーでプリントアウトして下さい。

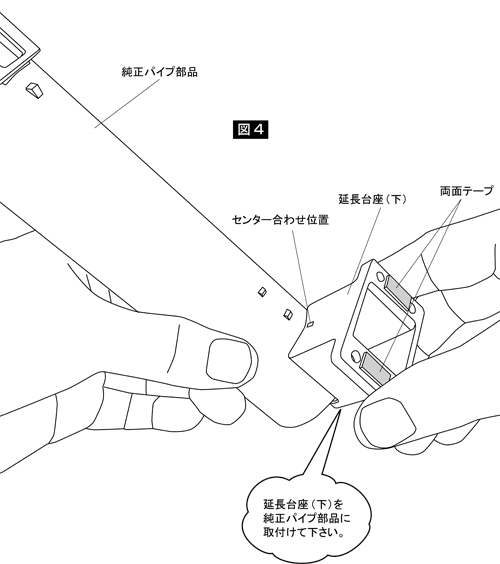

4、延長台座(下)を純正パイプ部品に取付け

図の様に延長台座(下)を純正パイプ部品に先に取付けます。

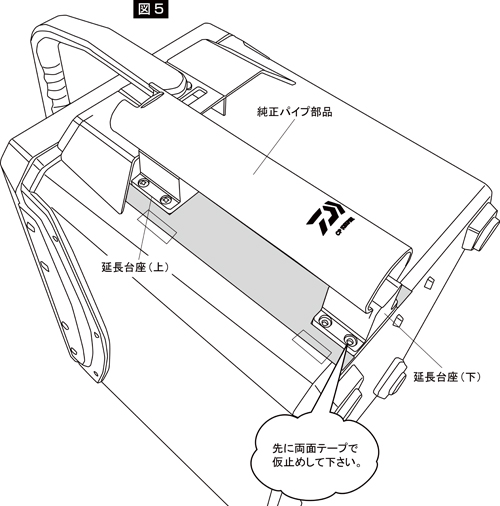

5、クーラーボックスに延長台座を仮止めします。

図の様にクーラーボックスに仮止めします。

一旦、純正パイプ部品も取り付け位置合わせします。

延長台座(下)を両面テープで仮止めして下さい。

延長台座(下)をピッタリ純正パイプ部品に取り付けて
位置合わせして下さい。

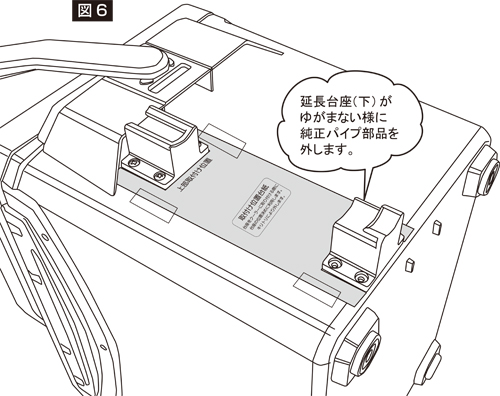

6、純正パイプ部品を一旦外します。

純正パイプ部品を延長台座(下)がズレない様に
取り外します。

取付け位置台紙を目安にズレを修正してください。

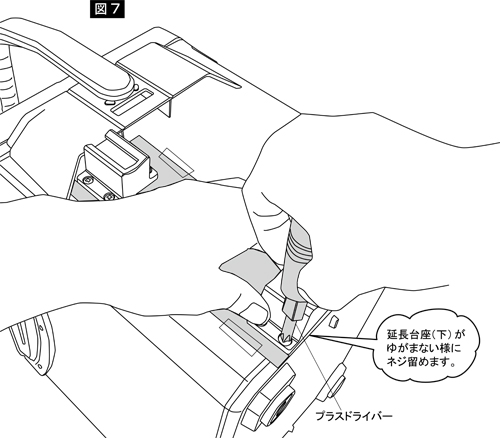

7、延長台座(下)をビス留めします。

ビス留めは、ズレない様にしっかり手押さえて
ビス留めしてください。

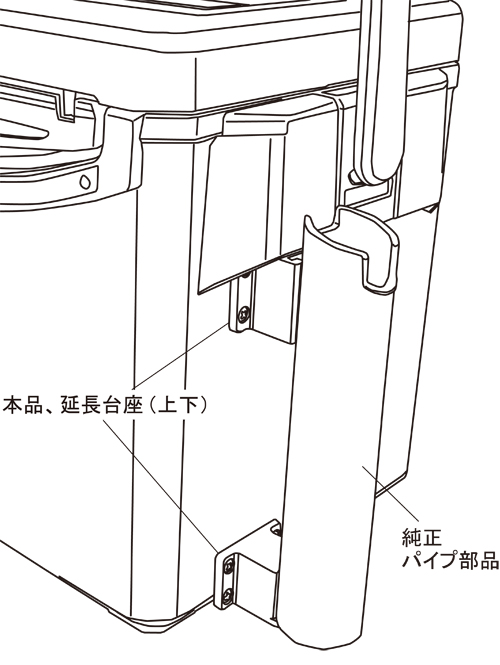

8、純正パイプ部品を取り付ける。

本品、延長台座を取り付けた後、純正パイプ部品を
取り付けてください。

※CPキーパーの使用要領は、純正の取扱説明書を
ご確認ください。
